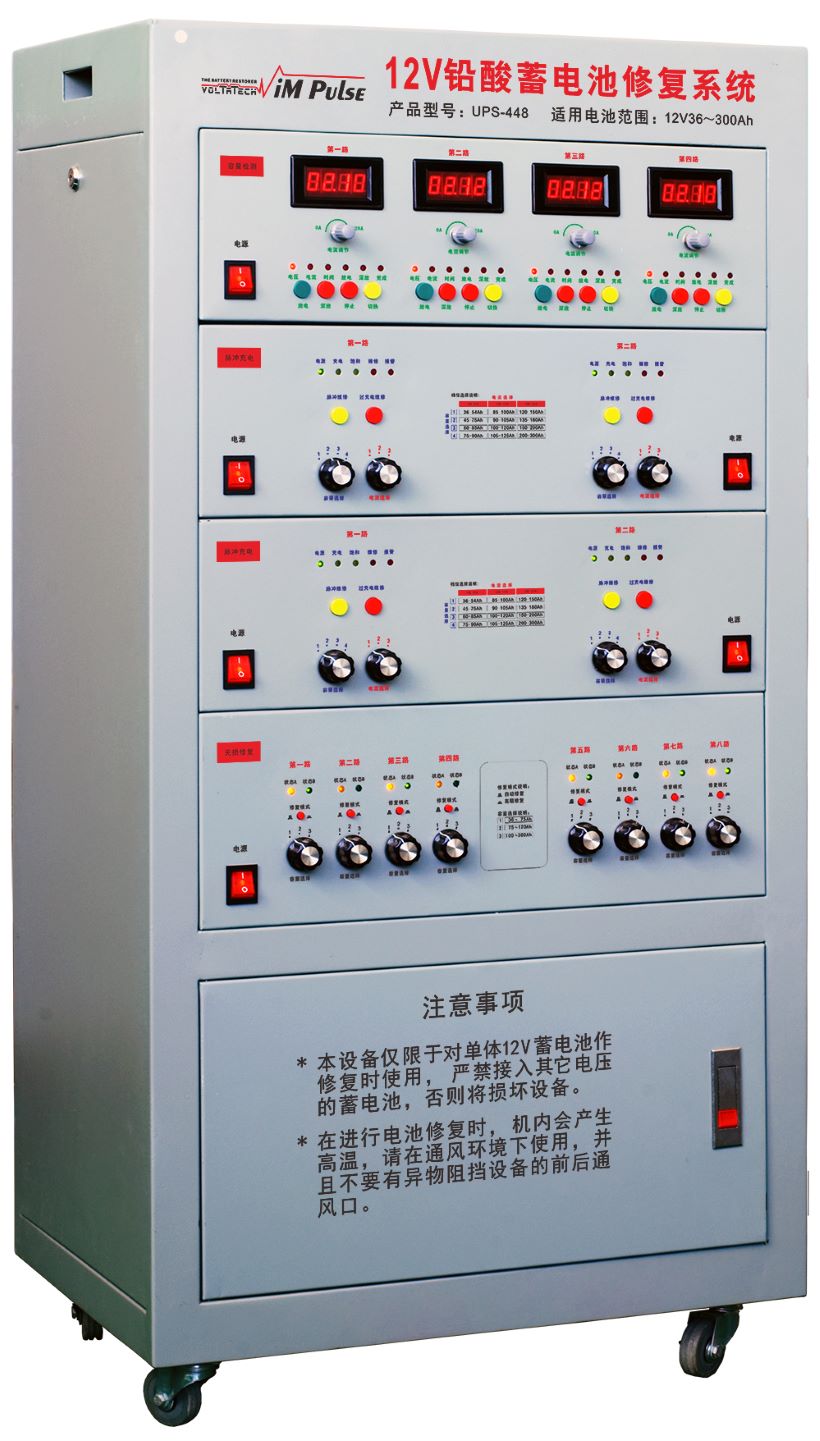

UPS-448 12V大容量鉛酸電池充放修一體機

一、產品和功能簡介

針對鉛酸蓄電池的充電和維護問題，我司專門研發設計了一套基于脈沖充電和脈沖諧振技術的全自動維護系統方案和充放修一體化設備。采用脈沖充電模式完成電池自動充電，并用脈沖諧振技術維修模式防止過放電或放電后產生“硫化”現象。長期驗證表明，該設備技術能自動對蓄電池進行充電和去硫化維護，保證了蓄電池始終處于良好的狀態。

UPS-448鉛酸蓄電池修復系統，是針對12V/36Ah～300Ah鉛酸蓄電池設計生產的新一代脈沖無損修復設備，是具有脈沖可調充電、脈沖可調修復、可調檢測及深放等多功能的集成化設備，擁有高效、便捷及可靠的特點，是鉛酸蓄電池銷售、修復和維護行業的必備設備。

1）脈沖充電單元（具體操作和功能與單機版LC-1201一致）

4路脈沖充電，可同時對4只12V（36～300Ah）單體電池進行充電。充電電流分為10A、15A、20A三個檔位，根據電池容量可隨意選擇，閥控密封式鉛酸蓄電池專用芯片自動控制，充電過程無須人工值守，針對不同容量的蓄電池選擇合適的檔位進行脈沖充電，可以最大程度的減少失水，縮短充電時間, 提高蓄電池充電接受能力及維護水平。

2）脈沖修復單元（具體操作和功能與單機版LR-1204一致）

8路修復，可同時對8只12V（36～300Ah）單體電池進行脈沖智能修復。根據電池容量分為36Ah～75Ah、75Ah～120Ah、100Ah～300Ah三檔方便用戶選擇，針對不同容量的蓄電池選擇合適的檔位進行脈沖無損修復，可以最大程度的提高修復效率，延長蓄電池的使用壽命1倍以上。

有脈沖維修模式、過充電脈沖修復模式和反接保護并報警功能。電池恒壓值為14.5±0.5V(25℃)溫度補償功能，溫度系數-24mV/℃；脈沖充電模式，脈沖占空比92%~20%自動控制，自動完成充電

3）容量檢測單元（具體操作和功能與單機版LT-1201一致）

4路檢測，檢測電流為1A～20A無級調節，電流精度±1%，電壓誤差0.05V，針對不同容量蓄電池，調節合適電流可以最大限度的提高檢測效率。

本設備可數碼顯示，可在“電壓”“電流”“時間”三者之間切換，每按一次切換一個狀態，數碼表對應顯示該狀態的數據。有正常放電和深放電兩種工作模式，正常放電模式下，當電池電壓下降到10.50V的時候， 儀器自動停止放電；深放電模式下，當電池電壓下降到2.00V的時候，儀器自動停止放電，無需人工值守，自動保存放電時間

二、設備各功能單元技術參數：

工作電壓AC198V～242V

工作頻率50～60Hz

耐壓 輸入～外殼 AC1500V/10mA/60S

輸入～輸出 AC1500V/10mA/60S

外殼～輸出 AC500V/10mA/60S

相對濕度35%-90%

大氣壓力86～106KPa

工作溫度0℃～40℃

電壓精度0.5%

電流精度1%

整機最大功耗≤2225W

容量檢測單元

最大功耗65W

放電終止電壓10.50V

深放電終止電壓2.00V

輸出電流范圍1A～20A可調

顯示時間單位min

顯示電壓誤差±0.06V

顯示電流誤差±1%

輸出數量4路

脈沖充電單元

最大功耗1440W

峰值脈沖電壓≤18V

輸出脈沖電流10A/15A/20A平均值

占空比調節范圍5%～99%自動調整

溫度系數-24mV/℃

電池恒壓值14.5±0.5V(25℃)溫度補償

電流選擇（1檔）12V/36Ah～90Ah

電流選擇（2檔）12V/85Ah～125Ah

電流選擇（3檔）12V/120Ah～300Ah

輸出數量4路

無損修復單元

最大功耗720W

峰值脈沖電壓≤18.5V

脈沖頻率8.40KHZ±20%

占空比調節范圍5%-99%自動調整

電流選擇（1檔）12V/36Ah～75Ah

電流選擇（2檔）12V/75Ah～120Ah

電流選擇（3檔）12V/100Ah～300Ah

輸出數量8路

三、設備與電池連接示意圖：

四、修復工藝流程圖：

注解：具體以購買設備后的實際培訓為準。
