鉛酸蓄電池在線智能維護系統

型號：IoRS-0203（基礎版）

產品簡介

0．使用前須知

本產品須配套使用本公司專利產品IoTM-02Link系列的智能物聯網關，方可全面發揮修復管理和控制的功能，達到全面修復電池和云平臺監控管理的效果。

1. 產品概述

1.1 產品簡介

IoRS-0203 鉛酸蓄電池在線智能維護系統,是采用智能諧振脈沖技術針對3塊2V單體蓄電池串聯組成的6V蓄電池組進行日常維護保養的新一代高科技產品。用于對通信基站、電力系統、軌道交通、數據中心等行業后備電源中的2V鉛酸蓄電池組進行在線監控和維護管理。

本產品利用蓄電池自身電能或浮充電源工作, 產生特定的電子智能諧振脈沖, 通過輸出線再反饋回蓄電池, 與蓄電池負極板的硫酸鉛結晶產生諧振, 在充電電流的作用下溶解還原硫酸鉛結晶, 使蓄電池保持全新高效的工作狀態。在智能諧振脈沖擾動下有效防止新的粗大硫酸鉛結晶再形成，延長了鉛酸蓄電池的使用壽命。

本產品也可以上接監控管理IoTM02Link對蓄電池組進行在線監控和維護管理，可以實現智能巡檢、智能在線修復和維護、支持RS485通訊等多種功能，可以大大改善蓄電池組的性能，保障蓄電池組的健康狀況，上接監控平臺的說明見《IoTM系統使用手冊》。

1.2產品功能特點

1) 在線智能修復與維護功能

產品采用專利高頻脈沖修復技術，可以長期并聯在鉛酸蓄電池兩端進行工作，初期通過強化的高頻修復脈沖能快速有效的清除蓄電池極板粗大的硫酸鉛結晶，恢復并提示蓄電池容量，等待蓄電池容量逐步恢復以后，可以自動減小蓄電池修復脈沖的大小，減小功耗，保持維護功能，防止新的硫酸鉛結晶產生，通過智能化修復及維護脈沖控制，可以顯著增加電池容量，使電池恢復到硫酸鹽化前的狀態，延長電池使用壽命。

2) 告警指示

產品在正常工作過程中，如果檢測到蓄電池某個參數超限或硬件故障，設備上相應的指示燈會點亮

3) 智能巡檢

IoRS-0203具有RS-485串行通信接口，可以同監控管理平臺硬件通信接口連接，組成蓄電池在線智能巡檢系統，可以在線監測電池的單體電壓、極柱溫度等參數，并支持監測數據上傳和監控功能。

4) 降低蓄電池內阻：實時除硫化降低內阻，改善串聯蓄電池組的一致性，提升電池健康度。

2. 技術條件

2.1 適用范圍

2V/200Ah~2V/1000Ah串聯的6V鉛酸蓄電池組，可最大連接產品數量64臺，最大管理或維護單體電池數量192節

2.2電氣參數

2.3使用條件

3.結構及功能說明

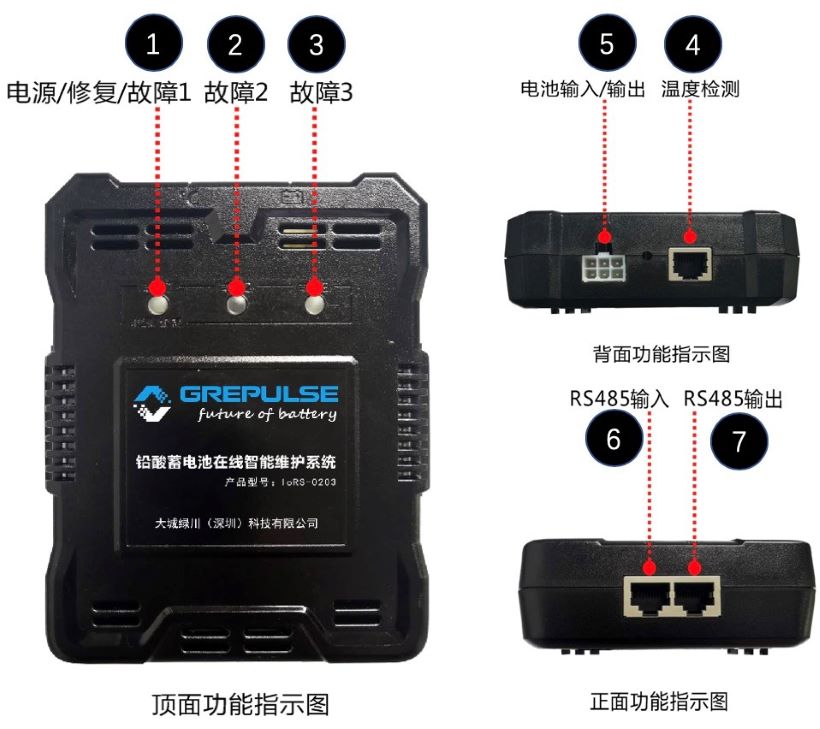

圖1:結構及功能說明

注1：故障1~3指示燈在使用本產品和IoTM-02Link通信組網的時候，可作為通信連通組網正常指示燈使用，此狀態下1~3紅色燈閃爍時長30秒。

注2：故障1~3指示燈用于對應電池低、中、高位電池連線故障、電壓超限故障指示和溫度連線故障、溫度超限故障指示。

4. 安裝方法及使用說明

安裝建議：本產品建議在新電池投入運行時就配套安裝，對于已運行二年以上的電池組，在核對性放電發現容量下降嚴重的蓄電池，宜先進行離線使用LRS-0212修復系統修復流程、LTS-0206容量檢測系統配組后再安裝本產品，對于實際容量在80%以上的蓄電池組可以直接安裝本產品。發現有電池有失水的，請補充電池用蒸餾水或去離子水即可。

本產品可以提供兩種工作模式：單機工作模式與智能巡檢維護管理工作模式，默認的是單機工作模式。

4.1產品與蓄電池的連接方式

本產品的每單個產品可以與3個串聯的蓄電池相連接，N個產品可以管理3*N個鉛酸蓄電池，根據產品安裝后的工作模式，一般可分為在線單機工作模式和智能巡檢在線維護管理模式。

注意：

1）本產品每單個使用時必須安裝工作在3只正負極串聯的蓄電池上，不同產品的輸出線不可交叉共用連接在工作范圍內的電池極柱上。

2）安裝時由于電池組串聯帶電運行，請務必防止IoRS-0203的正負極線端子與電池正負極瞬間接觸，或由于不正常的電壓差異，造成損壞產品。

3）安裝時，為防止以上問題，建議：務必保證先安裝連接的電源線和溫度檢測線，然后再安裝IoRS0203，最后再連接RS485輸入輸出，形成自組網模式

以3只2V鉛酸蓄電池為例，每個產品連接串聯電池的連接示意圖如下，圖中紅色、藍色、綠色標識分別代表產品對應輸出線材和端子：

① 脈沖電流正極連接線:為紅色雙線管，標示為6V_BAT_3+，與3#電池正極板相連

② 脈沖電流負極連接線:為黑色雙線管，標示為0V_BAT_1-，與1#電池負極板相連

③ 3a/3b/3c :溫度檢測線：黑色單線管，標示為No3/No2/No1，與3#/2#/1#正極相連

④ 4a ~ 4b:中間電池極柱正極連接線：紅色單線管，標示4V_BAT_2+/1+,分別與2#/1#電池正極板相連

注意：本產品第一個IoRS-0203從電池組的總負極開始安裝，以此順序。

4.2 在線單機工作模式安裝方法

單機工作模式一般使用在無監控或巡檢需求的蓄電池組或加強修復需求的在線蓄電池組的整組或部分電池上。這種工作模式的電池一般是運行一定年限后容量下降的電池。本產品經過1~3個月在線修復后，電池容量持續改善后，可智能轉為維護工作模式繼續運行。

安裝前應準備另外一組同規格的鉛酸蓄電池組給UPS系統供電，并確保其供電的安全與可靠。

先切斷整流器與鉛酸蓄電池組的連接，按4.1的連接方法，每3個串聯單體2V的鉛酸蓄電池安裝一個智能維護器IoRS0203（以下簡稱型號）。

把IoRS0203的電池輸入/輸出接口電纜的黑色輸出線連接到電池的負極，紅色輸出線連接到對應電池的正極柱，注意請按線標號正確連接（如上圖標示）。

把IoRS0203的溫度檢測線連接到對應電池的正極柱，注意請按線標號正確連接。

兩條線連接正確后如果滿足正常工作條件，IoRS0203的綠色電源指示燈閃亮進入修復工作狀態。

連接完畢后需要找合適的位置用尼龍扎帶或雙面膠固定保護器。按照同樣方法安裝下一個保護器，全部安裝完畢，檢查所有連接條及緊固螺絲應該接觸良好。

接通整流器電源使電池組處于浮充狀態。

4.3 智能巡檢在線維護管理工作模式的產品連接

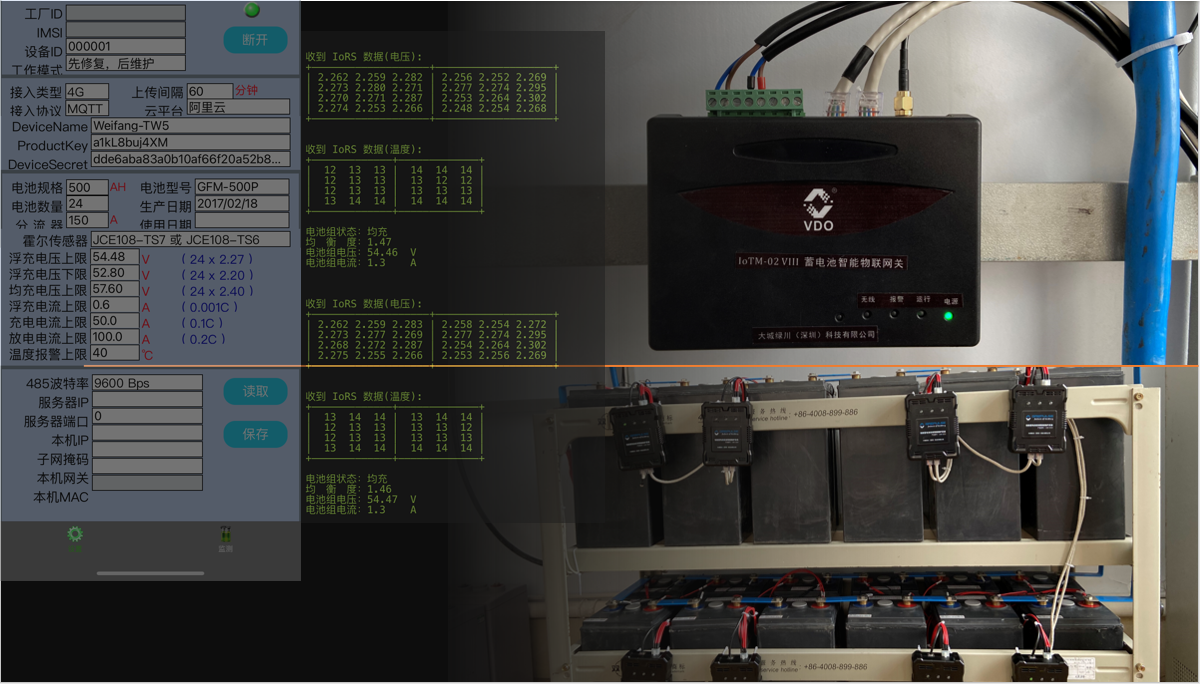

智能巡檢維護管理工作模式是通過通信485線連接每一臺智能維護器IoRS0203，并和數據管理平臺硬件IoTM-02Link進行連接通信，由IoTM-02Link通過通信RS485傳輸控制命令到每一臺智能維護器IoRS0203上，IoRS0203則根據IoTM-02Link發出的指令進入巡檢模式、修復或維護模式等等，可以實現遠程云端智能化蓄電池管理與數據共享，更優化配置電池組的修復維護模式。

智能巡檢維護管理工作模式的產品連接基本和單機工作模式相同，智能巡檢模式需要增加連接RS-485輸入IN和輸出OUT接口的通信RS485連接線。

連接步驟如下：

1) 將IoTM-02Link的RS485出端口，用RS485電纜連接第1臺IoRS0203的RS-485輸入（IN）端口，第1臺IoRS0203的RS485輸出OUT端口用RS485線纜連接到下一個智能維護器的RS-485輸入（IN）接口，依次連接完成后，最后一臺智能維護器IoRS0203的輸出OUT端口用485線纜連接到IoTM-02Link的RS485輸入IN端口。

2) 連接完畢后可通過IoTM-02Link輸出組網通信指令對IoRS0203進行工作狀態管理和電池信息采集，485線纜是否正常連通可以通過IoRS0203面板指示燈結合IoTM-02Link信息進行判定，滿足整組聯網巡檢維護正常工作條件后可以在IoTM-02Link的通信控制下對電池進行巡檢或修復維護，更詳細的操作說明請參考IoTM-02Link的操作說明。

5. 使用注意事項

1）注意防水防潮, 避免導電物品從散熱口進入系統內部, 以免引起短路造成事故 。

2）安裝使用的扳手等工具做好絕緣保護措施, 以防短路電池造成事故。

3）選擇輪流啟動工作模式安裝時, 需觀察所安裝的所有系統都能工作一個循環后方可離開現場。即阿里云平臺或公司的軟件監控平臺可以監控到電池組數據。

4）安裝系統后也需按照電源維護規章定期對蓄電池組進行巡檢, 發現異常及時跟蹤處理。

6. 使用注意事項

注:遇到其他故障請及時與經銷商,代理商或制造商聯系。
